，八段数码管比七段数码管多一个发光二极管单元，也就是多一个小数点（DP）这个小数点可以更精确的表示数码管想要显示的内容；按能显示多少个（8）可分为1位、2位、3位、4位、5位、6位、7位等数码管。 按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极（COM）的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极（COM）的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。

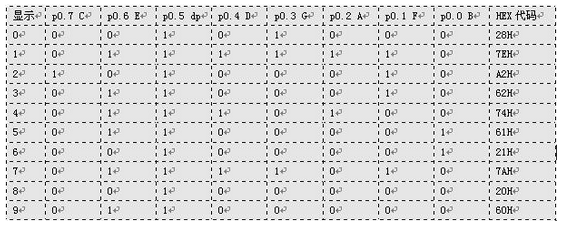

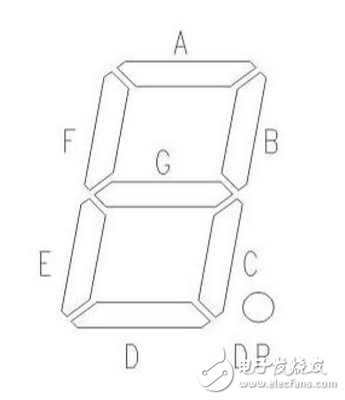

找公共共阴和公共共阳：首先，我们找个电源（3到5伏）和1个1K（几百欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的，找到一个就够了，然后GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的。也可以直接用数字万用表，红表笔是电源的正极，黑表笔是电源的负极。 搞懂了这个原理， 我们如果要显示一个数字 2， 那么 A，B，G，E，D 这 5 个段的发光管亮就可以了。也就是把B，E，H（小数点）不亮，其余全亮。根据硬件的接法我们编出以下程序。当然在此之前，还必须指定哪一个数码管亮，这里我们就指定最后一个 P2.7。 显示数字 2 则是 C，F，H（小数点）不亮，同时由于接法为共阳接法，那么为 0（低电平）是亮为 1（高电平）是灭。从高往低排列，（p0.7_p0.0）写成二进制为 01111110， 把他为 16 进制则为A2H。我们可以根据硬件的接线把数码管显示数字编制成一个表格， 以后直接调用就行了。
原理图中把所有数码管的 8 个笔划段 a-h 同名端连在一起，而每一个显示器的公共极 COM 是各自地受 I/O 线控制。CPU 向字段输出口送出字形码时，所有显示器接收到相同的字形码，由 8 个 PNP 的三极管，来控制这 8 位哪一位工作，例如的例子中我们选中的是 P2.7.就是最后的一位亮了。 同样的如果要第一位亮， 只需要把程序 CLR P2.7 改为 CLR P2.0 即可。 在这里就有了一个矛盾， 所有数码管的 8 个笔划段 a-h 同名端连在一起， 那么在一个屏幕上如何显示0，1，2，3，4，5 这样不同的数字呢？ 的确， 在这样的接法中，同一个瞬间所有的数码管显示都是相同的， 不能显示不同的数字。在单片机里，首先显示一个数， 然后关掉。然后显示第二个数，又关掉， 那么将看到连续的数字显示，轮流点亮扫描过程中，每位显示器的点亮时间是极为短暂的（约 1ms），由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位显示器并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。 例如数码管显示 01234567 这么 8 个数，在单片机中实际的工作流程如下：先打开 P2.0，送 0， 然后关掉 P2.0，开 P2.1 送 1， 再关掉 P2.1，打开 P2.2 送 2 ， 依次向下，由于速度足够快， 那么我们将连续的看到 01234567 这 8 个数。 推荐：
|
