的编程思》中提到了一个关键的函数：数码管显示函数，那么我们今天就聊一下数码管的段码表如何制作。

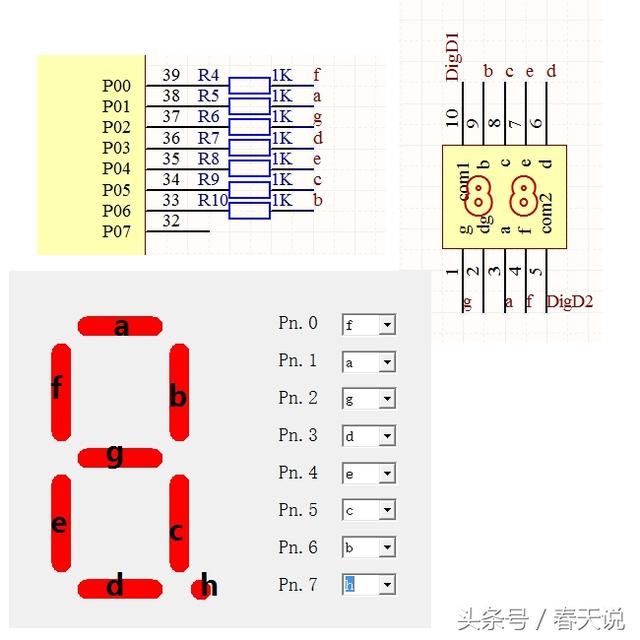

的图片中，上半部分是从我们先前画的PCB原理图中截图出来的，可以看出单片机管脚对应数码管段码的关系；下半部分是一个数码管段码生成软件的界面截图。 但是不同品牌/型号的实物管脚是不标准排列的。因此，使用哪种型号的数码管，就要先通过器件手册或者实际测量来确定管脚排列图（表），例如上图中的右上部分就是本文采用的数码管引脚排列图。 通常单片机的引脚排列是根据布线的情况来改变的，而不是按I/O口的bit位顺序对应数码管的段码顺序。因此这个连线一般都在PCB布线的时候对原理图做修改，以达到最优的PCB布线效果。当然也完全可以按照单片机管脚顺序来对应数码管段码顺序。

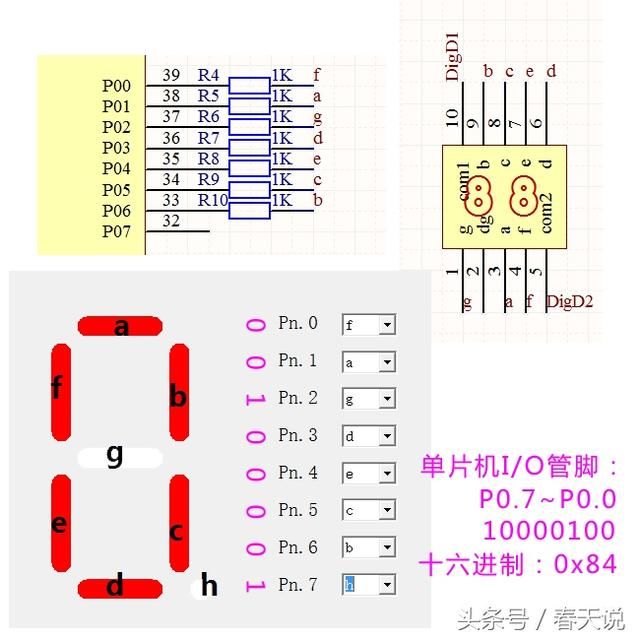

从上图可以看出，对于一个共阳极数码管来说，字段引脚为低电平0点亮，为高电平1关闭。那么显示一个数字“0”就要关闭字段“g”和“h”，对应到单片机的P0口就是一个从bit高位到低位（10000100）的值，换算成十六进制就是“0x84”。
以上是最笨的也是最简单的方法之一，是单片机初学者应该掌握的基础。当然还有一种更简单且一劳永逸的方法，不需要软件生成代码，如果对我们前面聊的宏定义弄熟悉了，就很容易实现了。
|
